一、概述

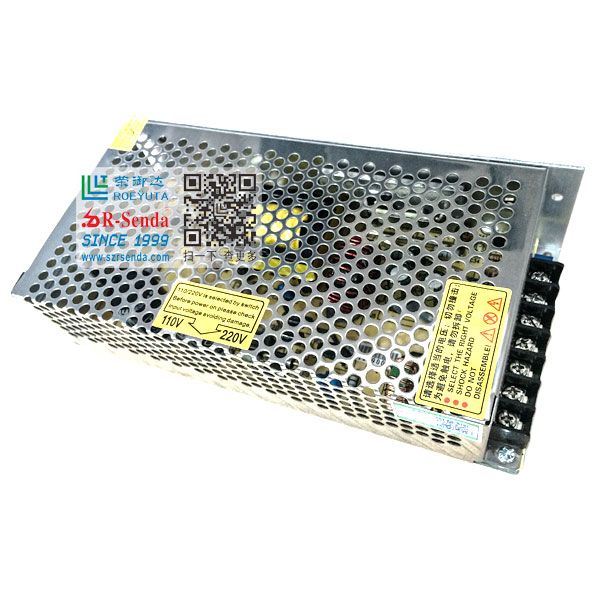

本产品为开关稳压电源，输出功率150W，单组24V电压输出。
本产品具有输出过载和短路保护功能，是高可靠性和安全性的产品。并符合相关电磁兼容要求。
二、产品主要规格
|
型 号 |
输出电压（V） |
输出电流范围
（A） |
输出电压调节范围（V） |
纹波（峰峰值）
（额定负载、带宽限制20MHz） |
|
RYT-150-24 |
24 |
0－6.25 |
21.6—26.4 |
120mV |
三、环境条件
|
序号 |
项 目 |
技 术 指 标 |
单 位 |
备 注 |
|
1 |
工作温度 |
-20 — +40 |
℃ |
|
|
2 |
储存温度 |
-40 —+70 |
℃ |
|
|
3 |
相对湿度 |
5—95 |
% |
无冷凝 |
|
4 |
海拔高度 |
≤2000 |
m |
正常工作 |
四、电气特性
|
序号 |
项 目 |
技 术 要 求 |
单 位 |
备 注 |
|
1、输 入 特 性 |
|
1.1 |
额定输入电压范围 |
176~242 |
Vac |
|
|
1.2 |
交流输入电压频率 |
47—63(典型值为50/60) |
Hz |
|
|
1.3 |
最大输入电流 |
≤1.8 |
A |
176Vac输入，输出满载 |
|
1.4 |
输入冲击电流 |
≤50 |
A |
242Vac输入、冷态 |
|
2、输 出 特 性 |
|
2.1 |
输出功率 |
≤150 |
W |
|
|
2.2 |
整机效率 |
≥82% |
|
220Vac输入，输出满载 |
|
2.3 |
温度系数 |
±0.02 |
%/℃ |
|
|
2.4 |
开机输出延迟 |
≤3 |
S |
额定输入电压，输出满载 |
|
2.5 |
输出上升时间 |
≤40 |
mS |
输出电压从10%上升至90%时间，输出滿载 |
|
2.6 |
开、关机过冲幅度 |
≤±5 |
%Vo |
额定输入电压，输出满载 |
|
2.7 |
动态 响应 |
过冲幅度 |
△V：≤ 5 |
%Vo |
25%—50%—25%或50%—75%—50%负载变化 |
|
2.8 |
稳压精度 |
≤1% |
|
|
|
3、保 护 特 性 |
|
3.1 |
输入保护 |
3.15A/250V 慢熔保险管 |
Vac |
异常时熔断 |
|
3.2 |
输出过流保护 |
≥7.3 |
A |
|
|
3.3 |
输出短路保护 |
打嗝式 |
|
自恢复 |
五、其它特性
|
序号 |
项 目 |
技 术 要 求 |
备 注 |
|
1 |
音响噪声 |
≤40dB |
A计权，距离1米测试 |
|
2 |
散热方式 |
自冷 |
通过外壳散热 |
六、安规特性
|
序号 |
项 目 |
标 准（或测试条件） |
备 注 |
|
1 |
抗电强度 |
输入—输出 |
1200Vac/10mA/ 1min |
无击穿、飞弧现象
可以用等效直流电压进行测试。 |
|
输入—外壳 |
1200Vac/10mA/ 1min |
|
输出—外壳 |
300VAC/10mA/ 1min |
|
2 |
接触电流（输入对地） |
≤3.5mA |
242Vac/60Hz |
七、环境试验
|
序号 |
项 目 |
技 术 要 求 |
备 注 |
|
1 |
高温工作 |
40℃ |
持续正常工作 |
|
2 |
低温工作 |
-20℃ |
持续正常工作 |
|
3 |
高温存储 |
70℃ |
常温恢复两小时，正常工作 |
|
4 |
低温存储 |
-40℃ |
常温恢复两小时，正常工作 |
|
5 |
振动 |
使用环境条件正弦振动：
5~9Hz：振幅3.5mm；
9~200Hz：加速度10m/s2；
3轴向，每个方向扫频振动5次 |
带包装 |
|
6 |
冲击 |
运输环境条件
加速度250m/s2；脉宽6ms；
3轴6向各碰撞500次 |
带包装 |
|
7 |
碰撞 |
峰值加速度为250m/s2，脉冲宽度为11mS，6个面，500次 |
带包装 |
