额定输出电压

DC 12V

BAT +13.8V

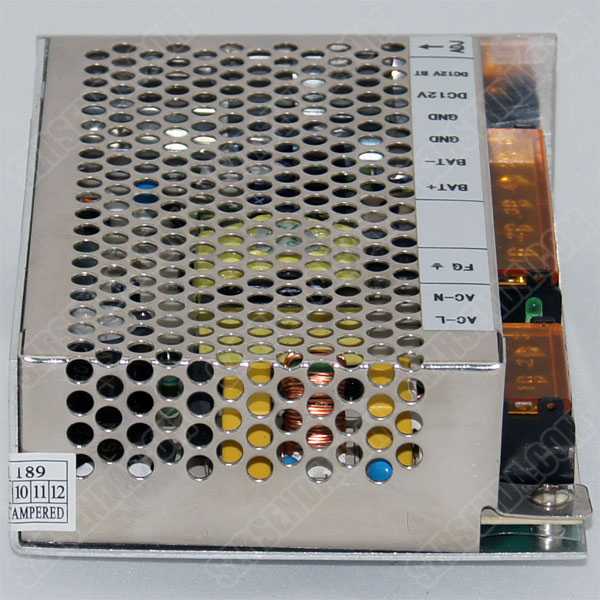

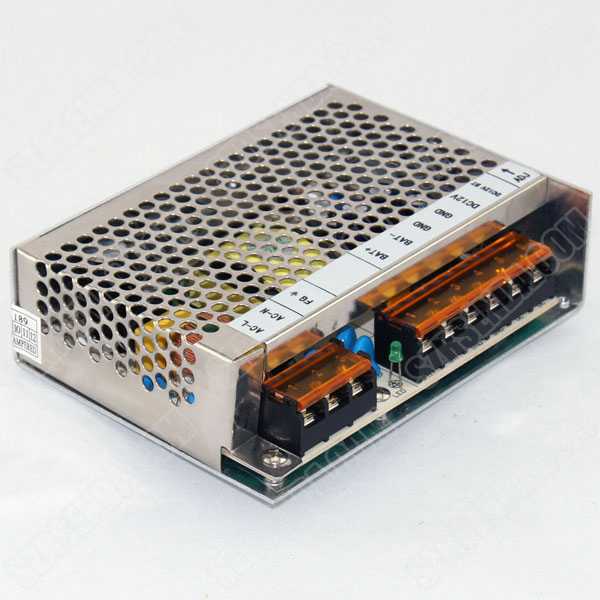

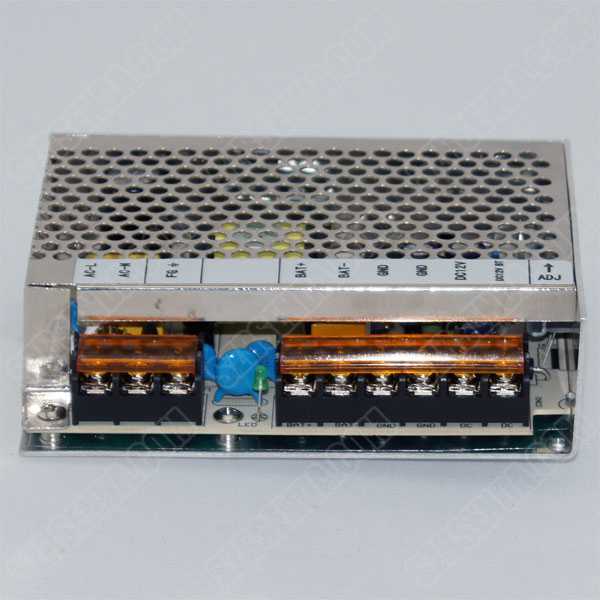

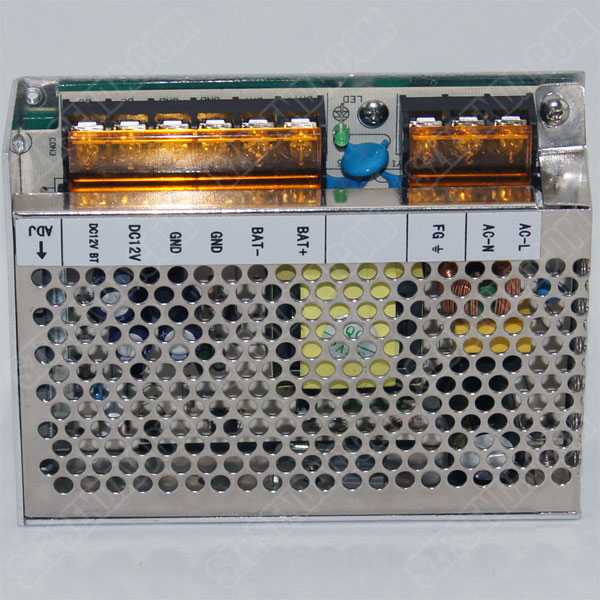

输出接口位置

六位P-9.5mm接线座分别标示DC+12V,DC-；BAT+,BAT-

输出电压范围

整定误差：±0.5V

额定输出电流

5A

0.5A

浮在电流范围

0.5~5A（MAX 5A）

0.2~0.5A（MAX 0.5A）

输出电压纹波

Vp-pmax<120mV

Vp-pmax<138mV

Li ; Lo调整率

Line:±0.5%；Load:±0.5%

Line:±1%；Load:±15%(BAT±3%)

综合稳压精度

±1%

±16%(BAT±4%)

额定输出功率

67W

额定工作效率

>=70%(输出功率为额定值)

额定输入电压

额定电压：AC220V，动作电压：AC176~264V。接口位置：三位带盖插座标示AC-L，AC-N，FG

额定输入电流

额定电流：AC0.6A，电流范围AC0.2～1A

交流输入频率

额定交流电压频率范围47～63Hz，正弦波

输入冲击电流

工作通电瞬间对供电电网的冲击浪涌电流：开机冷启动最大值为60A/10mS

输入过压保护

------

输出过载保护

过载保护点约为额定输出功率的120%~200%，过载保护为在线限功率降电压方式；短路保护为在线掉功率方式

输出过压保护

------

工作过热保护

------

UPS电池管理功能

需外接蓄电池（容量 3-6AH)作后备供电，交流供电停止时系统自动转换成备供电，系统转换<=50mS,交流供电正常时自动转为交流供电及对电池管理
具有对外接蓄电池（3-6AH)进行浮充电功能，电池对负载放电具有欠压10V±0.6V，短路保护功能可自动复位，各备电池短路保护需重起。

电源时间参数

预备时间（SETUP TIME）≈200mS；稳定时间（RISE TIME）≈50mS；维持时间（HOLD UP TIME）≈20mS

抗电强度参数

[输入端-输出端：>AC1.5KV、输入端-外壳：AC1.5KV、输出端-外壳：>AC0.5KV 漏电流<5mA 50Hz 1min

工作温度参数

工作温飘系数约为±0.03[%/℃]；绝对温升系数约为0.50[℃/W]；工作输出为额定功率时,机身绝对温升为25℃±5℃

环境条件参数

储存环境：－20℃～＋85℃；10%～95%RH.。工作环境：－10℃～＋50℃；20%～90%RH.。(视使用环境和功率而不同)

工作散热方式

设计为连续工作制式，自然冷却散热（使用环境及安装位置差异影响功率使用量）

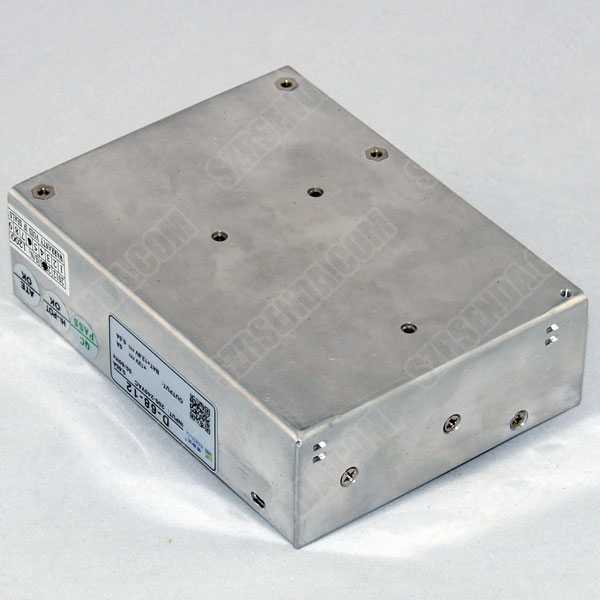

外观安装尺寸

规格尺寸：L130×W98×H37mm3；安装尺寸：L52×W31mm2，L125×W10mm2

净重量及外色

共重约416g；底壳为1.2mm厚铝质，沙氧表面处理银色；盖壳为0.5mm厚铁质，电镀表面处理银色

设计标准依据

国标GB-4943

注：1）上述检测指标均在下述条件下测得：输入额定电压及输出额定负载范围内，环境为 25℃、85%RH．，周围无风动状态下

2） 输出直流电压纹波检测：用一根长为30cm 截面 1mm2一端接有0.1μF及0.47μF电容的平行绞绕线旁路在检测点，分别检测100Hz

   主频纹波最大峰峰值Vp-p100Hz及综合纹波最大峰峰值Vp-pmax。

    3）Li电压调整率：负载为额定值时，输入电压在额定范围内变动；Lo负载调整率：输入为额定电压值时，负载从零至额定值变动。
