计算机AT电源和ATX电源接口定义对照
来源:荣御达    访问次数:Loading    发布日期:2011.01.13


  主板上电源的连接
  目前在主板上的电源分AT电源和ATX电源两种,与主板的连接各不相同。AT电源只能与AT电源接口连接,ATX电源只能与ATX电源接口连接。部分主板配置的AT电源和ATX电源两种接口,则两种电源均可使用。
  1.AT电源与主板的连接
  AT电源插槽是连接电源与主机板的12针插槽,主板上的AT电源接口如图所示。主板、键盘和所有接口卡都是经由电源插槽供电。电源插槽看似连在一起,实际上分为两个插头,其号为P8和P9。它的电源线接脚含义如下表所示。

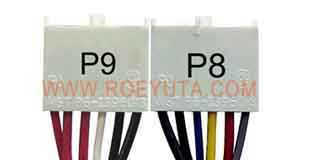

AT P8/P9接口图
  AT电源接口定义
  接头   接脚  颜色 用途        接头  接脚  颜色 用途
       1   橙  发出电源良好信号       1   黑  接地
       2   红  +5V电源            2   黑  接地
  P8    3   黄  +12电源       P9    3   白  -5V
       4   蓝  -12V电源           4   红  +5V
       5   黑  接地             5   红  +5V
       6   黑  接地             6   红  +5V


  在插接时,应注意将P8与P9的两根接地黑线紧靠在一起,在整个插槽中间。
  2.ATX电源与主板的连接
  ATX电源接口是一个20+4针的长方形插座,具有防插反设计,不可能有反接的情况出现,除非用力过大。因此,在接插时,只要把方向弄对,轻缓插入即可完成主板电源的连接。ATX电源接口如图所示。

ATX电源接口定义
1   3.3V    提供 +3.3V 电源
2   3.3V    提供 +3.3V 电源
3   GND     地线
4   5V      提供 +5V 电源
5   GND     地线
6   5V      提供 +5V 电源
7   GND     地线
8   PW-OK Power OK,指示电源正常工作
9   5VSB    提供 +5V Stand by电源,供电源启动电路用
10  12V     提供 +12V 电源
11  3.3V    提供 +3.3V 电源
12  -12V    提供 -12V 电源
13  GND     地线
14  PS-ON 电源启动信号,低电平-电源开启,高电平-电源关闭
15  GND     地线
16  GND     地线
17  GND     地线
18  -5V     提供 -5V 电源
19  5V      提供 +5V 电源
20  5V      提供 +5V 电源
21  12V     提供 +12V 电源
22  3.3V    提供 +3.3V 电源
23  5V      提供 +5V 电源
24  GND     地线
